Maintenir
Evaluer les coûts d'indisponibilité et de maintenance d'un système
Le document Excel continent 4 pages. Les deux première la page « Lumière » et la page « Son », présentent les informations de dépannage comme suit.
La quatrième page, présente de façon identique les informations des autres appareils qui ne sont pas liés à de la lumière ou du son.
Dans le cadre de mon alternance au sein de l'entreprise Novelty-Auvergne Rhône-Alpes en tant que aide S.A.V, j'ai été amené à dépanner de nombreux appareils. Et pour pouvoir présenter tout ce que j'ai pu faire, j'ai réalisé un document Excel .
J'ai compilé dans ce document un résumé des informations relatives aux dépannages et autres interventions que j'ai menés au cours de mon année en alternance. Pour ce faire je me suis aidé de mon journal de bord, dans lequel j'ai noté tout les dépannages que j'ai fait au cours de l'année.
En ce qui concerne les coûts d'immobilisation, je les ai calculés en faisant une approximation du nombre de jours pendant lesquels les appareils sont restés inactifs. Ensuite, pour le coût d'intervention pour l'entreprise, j'ai pris en compte le prix des composants de remplacement qui ont été utilisés. Le deuxième coût d'intervention concerne le client, dans le cas où l'appareil lui appartient. Il n'y a donc pas de frais pour l'entreprise, ni de coût d'immobilisation. Le coût d'intervention client comprend le prix des pièces nécessaires au dépannage de son appareil (s'il y en a besoin), plus des frais de travail, calculés en fonction du nombre d'heures requises pour effectuer le dépannage.

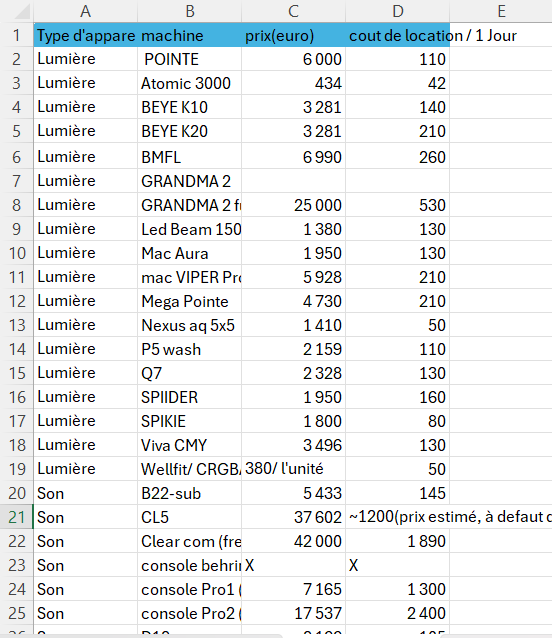

La troisième page « données appareil », contient l'appellation de tous les appareils que j'ai réparé, le type d'appareil (Lumière ou Son), le prix de l'appareil et leurs prix de location pour une journée. Quand i y a une « X » c'est qu'il me manquait des informations. l
Produire une procédure de maintenance
Dans mon rapport d'alternance, j'ai rédiger une procédure de maintenance intituler "Exemple de remplacement de faders sur une console de mixage". Dans cette partie, ce trouve la procédure de test des faders d'une console de mixage et la procédure de changement préventif de fader.
Changement des faders :
Pour tester les faders d'une console CL5 ou QL5, l'une des méthodes consiste à procéder à une calibration des faders. Pour accéder à la fenêtre de calibration, il faut pour la QL5, rallumer la console en maintenant le bouton « SEL » de la colonne A enfoncé. Pour la console CL5, il faut rallumer la console en maintenant le bouton « STORE » enfoncé.

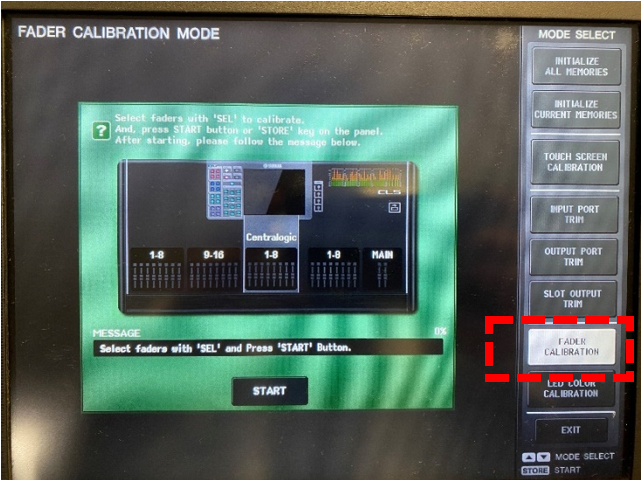

Une fois cela fait, l'écran LCD affiche la fenêtre ci-dessous. (Les menus de calibration des CL5 et QL5 sont communs.)
Ensuite, il faut aller dans la fenêtre « FADERS
CALIBRATION » et appuyer sur les boutons « SEL » des faders à
tester. Une fois cela fait, appuyer sur
le bouton « Start » affichée sur l'écrans.

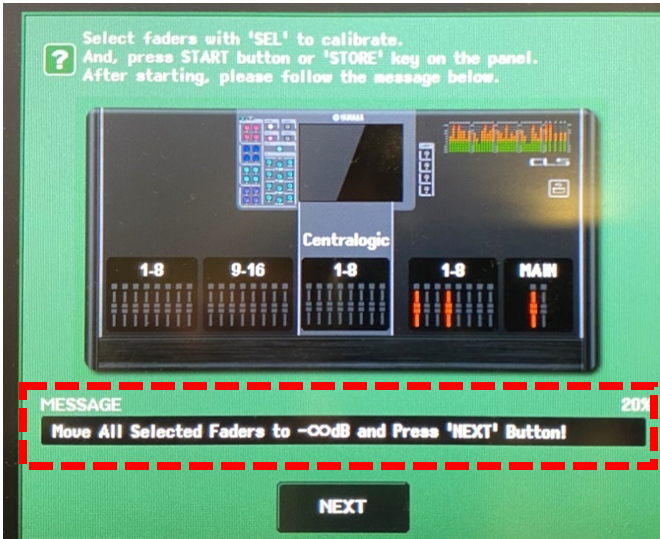

Après cela, 4 pages apparaissent, demandant successivement de mettre les faders à (-infini), -20, 0 puis enfin à 10. Une fois les faders mis à la bonne valeur, il faut appuyer sur « NEXT » à chaque page.
Ensuite, une séquence de test se lance automatiquement. À l'issue de celle-ci, les faders présentant de l'usure voient leur bouton « ON » s'allumer en rouge. Et les faders complètement H.S. ont leur icône allumée en rouge.

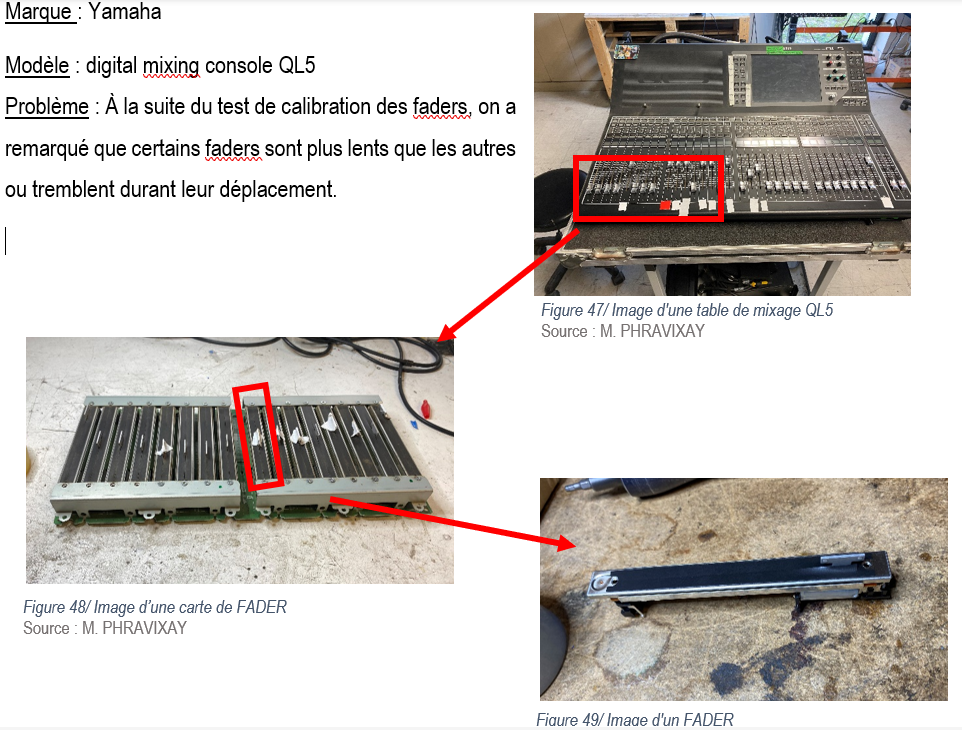

Il est également possible d'identifier des faders défectueux lors du test automatique. Par exemple, ils peuvent présenter des vibrations ou des retards lors des déplacements simultanés de tous les faders d'une même plaque.
Protocole de remplacement de fader :
- Dévissage des cartes sur lesquelles sont soudés les faders
- Dévissage des supports métalliques
- Dessoudage des faders (1ère plaque = 7 faders ; 2e plaque = 3 faders)
- Revissage des supports métalliques
- Soudage des faders remplacés
