Evaluer la cause racine d'un dysfonctionnement

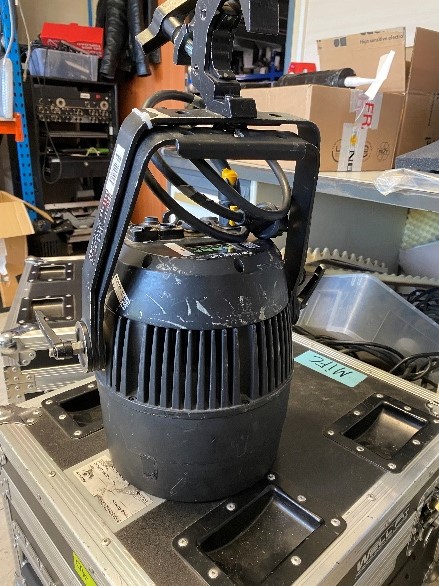

Dans le cadre de mon alternance au sein de l'entreprise Novelty-Auvergne Rhône-Alpes,  j'ai été amené à dépanner de nombreux appareils.  Et parmi eux, je vais présenter une réparation d'un projecteur Par Led RVBW 120HD. (voir après le paragraphe de l'apprentissage critique "Evaluer la cause racine d'un dysfonctionnement" --> journal de bord  / Vendredi 3 Novembre.)

Problème : zoom ERROR => A chaque mise en marche, le projecteur effectue un test zoom. Dans notre cas les moteurs qui font tourner chacun une visse qui fait monter ou descendre le zoom, force continuellement pour faire descendre le zoom même si celui-ci a atteint la buté.

Manipulation : J'ai récupéré un autre projecteur PAR LED dans la remise pour pouvoir la comparer avec le n°6. J'ai commencé par tester le projecteur remisé pour voir à quoi ressemble le test zoom en temp normal.

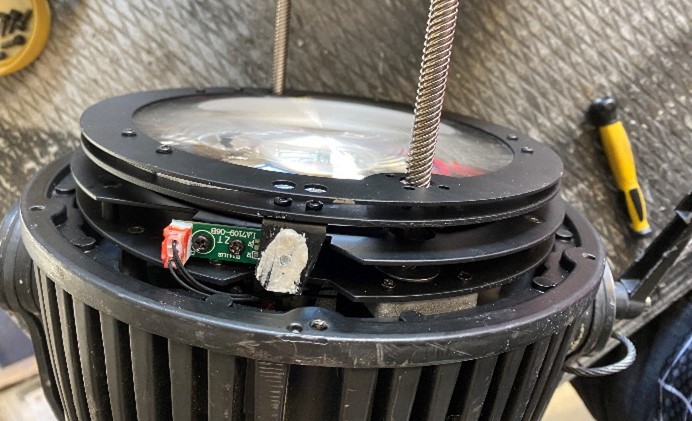

Ensuite j'ai interchangé les capteurs qui détecte que le zoom est arrivé à la buté. Sur le n°6 le problème persiste et sur le PAR LED du stock, il n'y a aucun dysfonctionnement. Ensuite j'ai échangé la planque zoom du n°6 par celui du PAR remisé. À la suite de cela, le n°6 ne rencontre aucun problème et fonctionne normalement. J'en ai déduit que le problème venait enfaite de la plaque zoom et plus précisément de l'aimant qui arrive en face du capteur permettant de détecter que la plaque zoom est

Solution : J'ai tourné l'aimant de la plaque zoom pour que le côté le plus aimanté soit bien tourné face au capteur.

Produire une procédure d'essai pour valider la conformité d'un système

Dans le cadre de mon alternance au sein de l'entreprise Novelty-Auvergne Rhône-Alpes, j'ai été amené à dépanner de nombreuses enceintes. Et l'une des méthodes que j'ai utiliser pour les testés est la  méthode du "test SMS".

Le test SMS  se fait avec le logiciel SMS. Et le principe de ce test est l'envoi d'un son blanc avec l'appareil à tester. Le son émis est ensuite réceptionner par un micro relié à l'ordinateur. De cela, on en tire des courbes que l'on va venir interpréter pour estimé l'état de l'appareil.

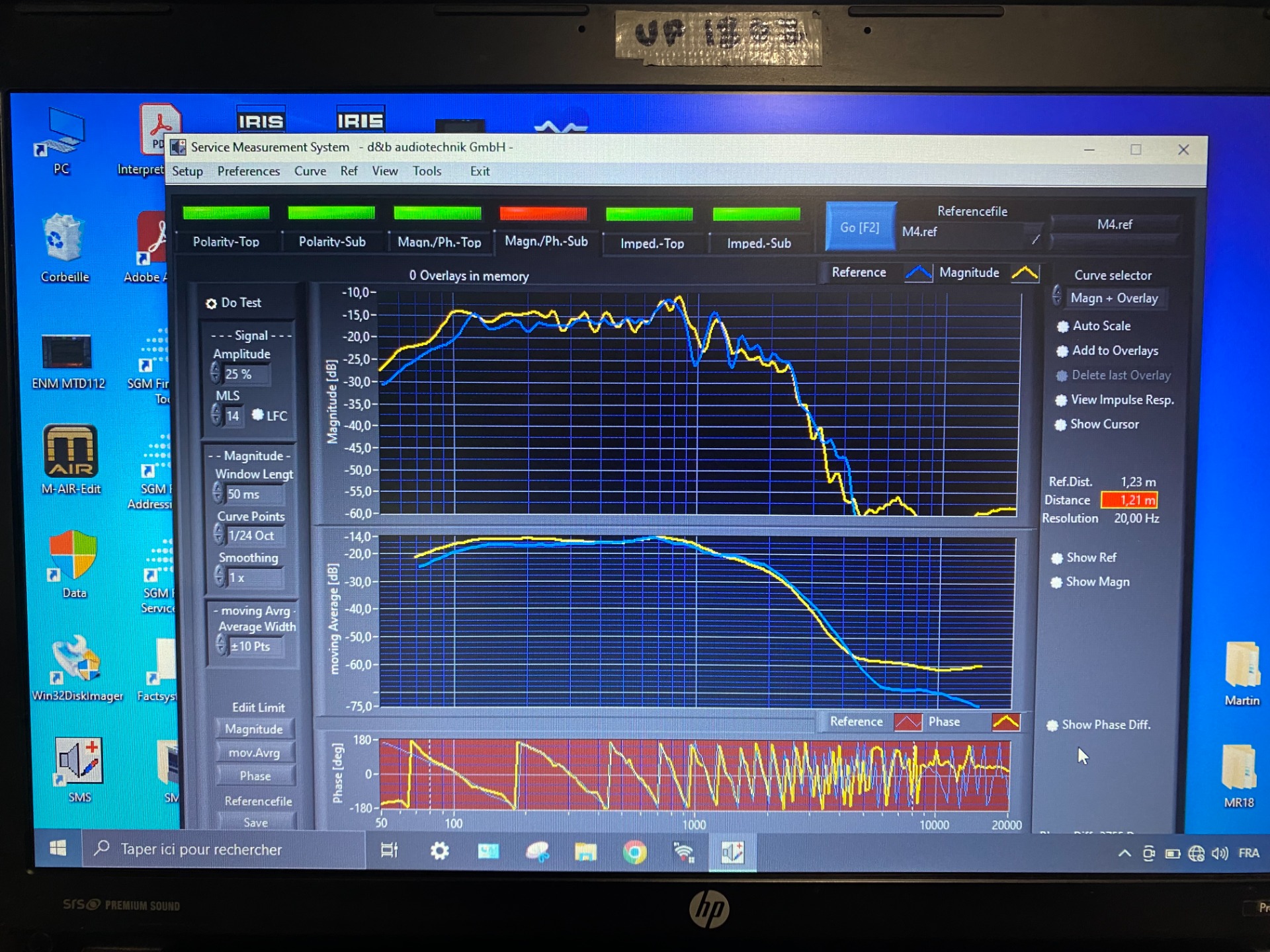

Magn/Ph-Top

Dans cette fenêtre, on se concentre sur le signal entre 1000 Hz et 10000 Hz (ou medium-aigu). Il s'agit donc de vérifier si l'enceinte a un problème d'aigu. Dans ce cas-ci, on voit clairement que la courbe (de Magnitude) de l'enceinte ne suit pas la courbe de référence. Ce qui signifie que l'enceinte (en l'occurrence une M4) a un problème d'aigu.

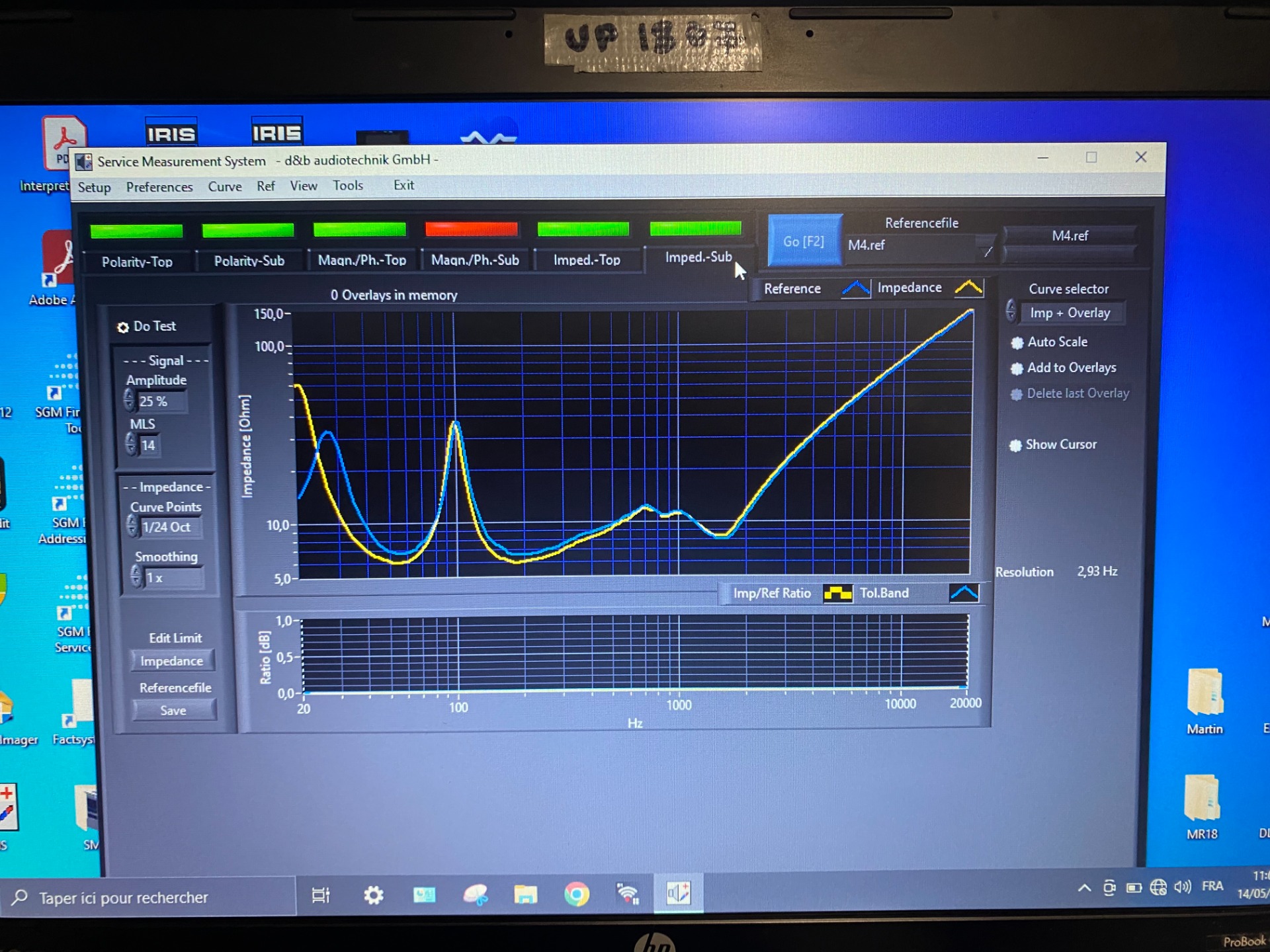

Imped-Sub

• Le pic de la courbe entre 20 et 70 correspond au rendement du haut-parleur.

Dans l'image ci-dessus, on constate que, dans cette plage de valeurs, la courbe jaune est au-dessus de la courbe de référence, ce qui signifie que le rendement du haut-parleur est supérieur à la référence.

• Le pic entre 70 et 200 correspond à l'état du caisson.
• Et la partie de la courbe entre 200 et 1000 correspond à l'état des filtres.

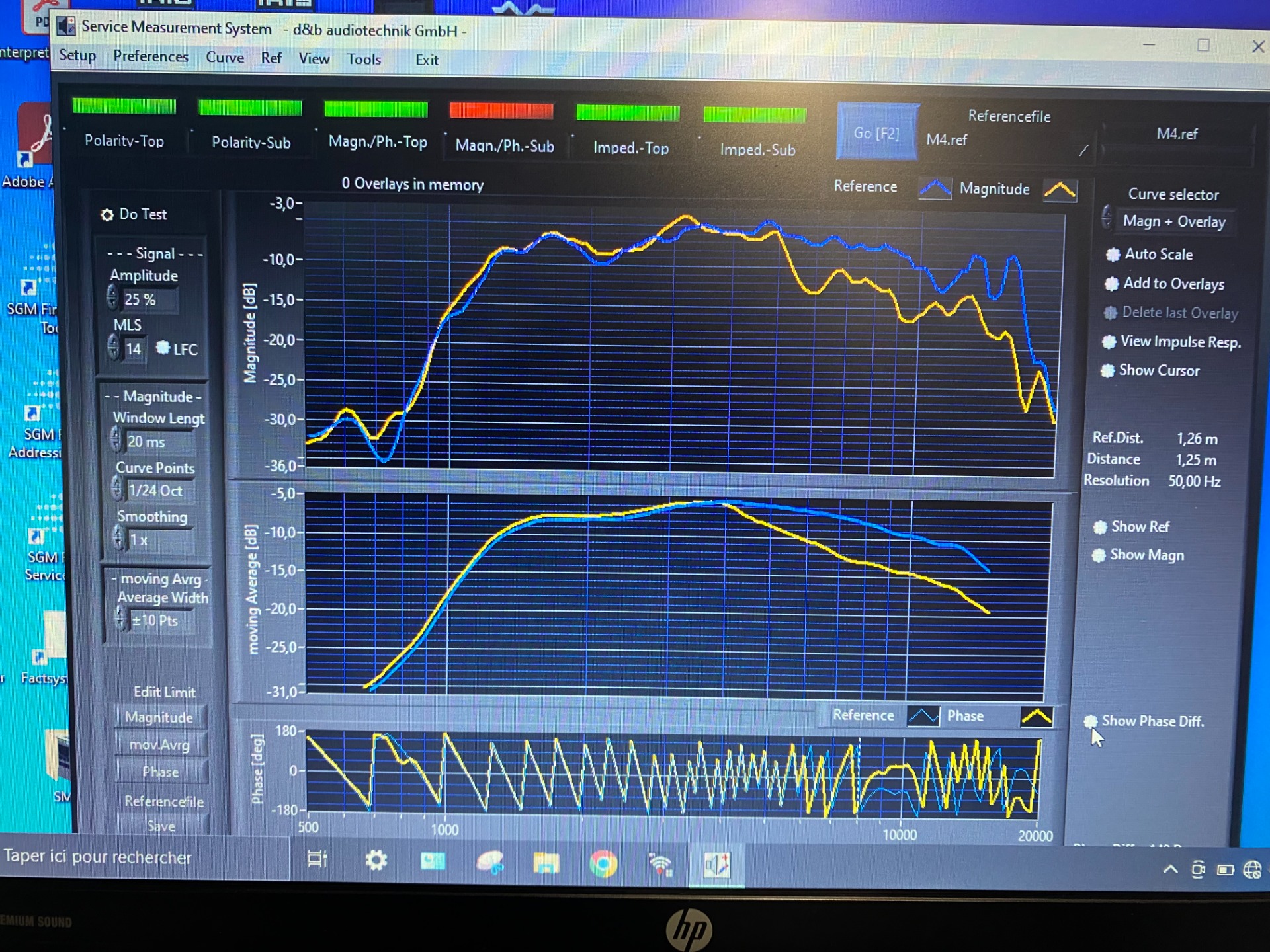

Magn/Ph-Sub

 Toujours avec le cas du M4, dans cette fenêtre, on se concentre sur le signal entre 100 Hz et 1000 Hz. Il s'agit donc de vérifier si l'enceinte a un problème dans la plage de fréquence grave- médium.

Dans notre cas, on voit que la courbe (de Magnitude) de l'enceinte suit plus ou moins la courbe de référence, ce qui signifie que l'enceinte (en l'occurrence une M4) n'a pas de problème de grave.

Imped-Top

Dans cette dernière fenêtre le principe de test reste le même, mais ce que l'on va pouvoir déduire de la courbe est : le rendement du haut-parleur, l'état du caisson et l'état des filtres, dans le spectre de fréquence Medium-aigu.

Dans le cas de l'image si dessus, l'enceinte a un défaut de caisson. Car à l'endroit de l'encadrée rouge on peut le voir que la courbe présente une déformation en forme de plateau. Bien sûr, si le caisson de l'enceinte en question n'avait pas de défaut, alors la courbe jaune suivrait parfaitement l'allure de la courbe bleue.
